1/2/4 路通用調光執行器
1/2/4 路通用調光執行器（以下簡稱調光器）根據產品有 1/2/4 路輸出，可連接一些具有可調光性能的燈光設備（如白熾燈、鹵素?zé)簟⒐?jié)能燈、LED 燈等），通過總線可以對這些燈光設備進行調光、場景預設、開關燈等操作，同時也支持 KNX 安全協議。采用導軌式安裝的調光器設計安裝在 35 毫米 DIN 導軌上的模數化設備，輸出端采用螺絲接線柱實現電氣連接。調光器的總線連接都是直接通過 KNX 接線端子連接，系統供電除總線外不需要額外的電源電壓。
型號

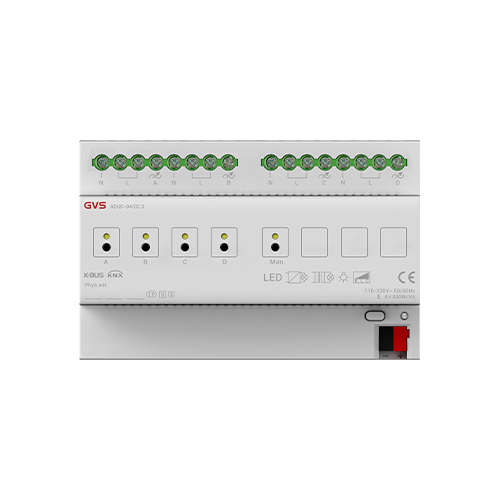

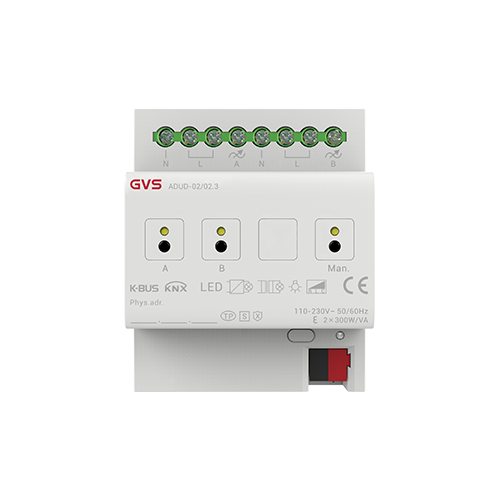

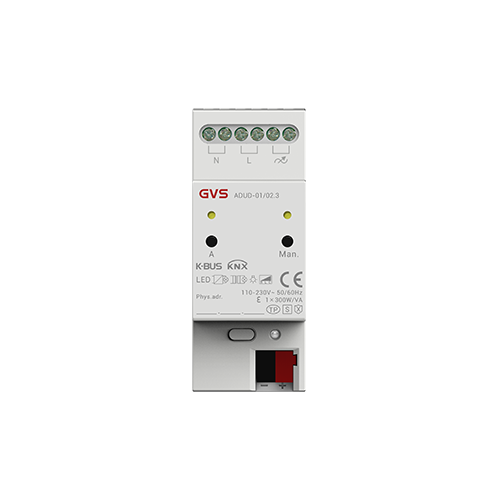

ADUD-01/02.3；ADUD-02/02.3；ADUD-04/02.3
產品參數
總線電壓：21-30V DC, 通過KNX總線獲得
總線電流：<6mA/24V，<5.5mA/30V (1路)
<7mA/24V，<6mA/30V (2路)
<7.5mA/24V，<6.5mA/30V (4路)
總線功耗：<165mW(1路)；<180mW(2路)；
<195mW(4路)
總線電流：<6mA/24V，<5.5mA/30V (1路)
<7mA/24V，<6mA/30V (2路)
<7.5mA/24V，<6.5mA/30V (4路)
總線功耗：<165mW(1路)；<180mW(2路)；
<195mW(4路)
調光輸出通道：1/2/4 路，獨立相位連接
額定電壓：110~230 V AC（50/60HZ）
待機損耗：約 0.7W
帶載損耗：≤2W /每路
保護措施：短路、過壓、過溫保護
額定電壓：110~230 V AC（50/60HZ）
待機損耗：約 0.7W
帶載損耗：≤2W /每路
保護措施：短路、過壓、過溫保護
尺寸：36 x 90 x 64 mm (1路)
72 x 90 x 64 mm (2路)
144 x 90 x 64 mm (4路)
重量：0.2kg (1路)；0.3kg (2路)；0.5kg (4路)
運行：-5 °C...+45 °C
存儲：-25 °C...+55 °C
72 x 90 x 64 mm (2路)
144 x 90 x 64 mm (4路)
重量：0.2kg (1路)；0.3kg (2路)；0.5kg (4路)
運行：-5 °C...+45 °C
存儲：-25 °C...+55 °C
